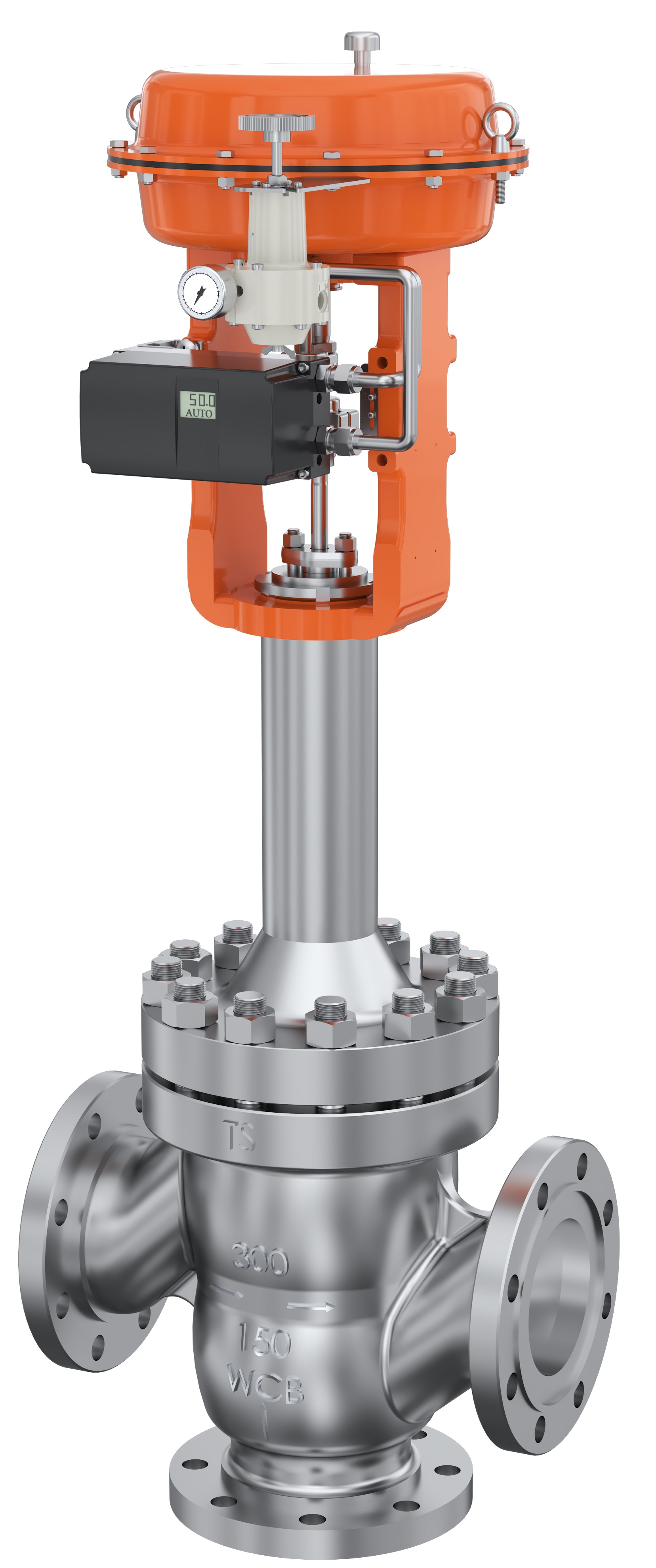

FM(D)T(H)Трехходовой регулирующий клапан сходящегося/расходящегося потока

Трехходовые переключающие (сходящиеся) регулирующие клапаны используются для смешивания и распределения жидкостей. Они широко применяются в таких областях, как химическая промышленность, отопление и водоочистка. Эти клапаны могут либо объединять два потока жидкости в один, либо разделять один поток жидкости на два. Они отличаются компактной конструкцией, малым весом, быстродействием и точными характеристиками потока.

Технические параметры

Номинальное давление: CLASS150~600/PN16~PN100
Номинальный размер: DN25~DN450
Диапазон рабочих температур: -45℃~+566℃
Уровень герметичности: ANSI IV

Структурные характеристики клапанов

Трехходовой регулирующий клапан бывает сбалансированного и несбалансированного типа, оба с направляющими в виде клетки. Сбалансированный клапан имеет меньшую площадь несбалансированной поверхности и оснащен пружинными уплотнениями, что обеспечивает высокую герметичность; этот тип в основном используется в условиях эксплуатации с большим перепадом давления. Несбалансированный клапан имеет большую площадь несбалансированной поверхности и не имеет балансировочных отверстий, и в основном используется в условиях эксплуатации с меньшим перепадом давления.
Встроенный корпус клапана имеет мало точек утечки.
Взаимозаменяемость понятий «сходящийся» и «расходящийся».
Крышка с сильфоном специально предназначена для герметизации токсичных, легковоспламеняющихся, летучих и редких ценных жидкостей.
