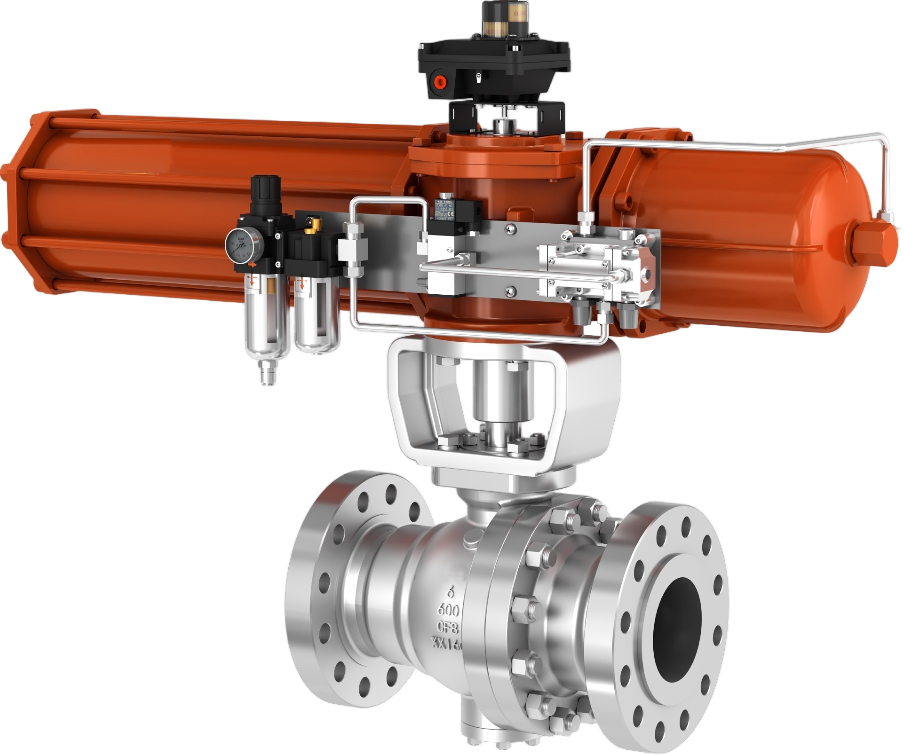

Клапан регулирования подачи кислорода и аварийный запорный клапан

Высокоточный кислородный регулирующий клапан и быстродействующий кислородный запорный клапан — гарантия безопасности и энергоэффективности в химических процессах. Разработаны для работы в суровых условиях, обеспечивая безопасное и точное управление кислородными системами. Кислородные регулирующие и запорные клапаны — это специализированные клапаны, предназначенные для систем подачи кислорода высокой чистоты. Они широко используются в процессах газификации угля, производства олефинов из угля, установках разделения воздуха, металлургии, снабжении медицинским кислородом и других областях. Эти клапаны отвечают критически важным требованиям точного регулирования потока и аварийного отключения в средах, связанных с риском воспламенения/взрывоопасности и условиями высокого давления чистого кислорода.
Технические параметры
Технические характеристики (кислородный регулирующий клапан)
Номинальное давление: CLASS150~600/PN16~PN100
Номинальный размер: DN50~DN1000
Диапазон температур: -45℃~+180℃
Тип соединения: фланцевое, полукруглое
Уровень герметичности: ANSI VI
Номинальный ход: 90°

Технические характеристики (аварийный запорный клапан)

Номинальное давление: CLASS150~600/PN16~PN100
Номинальный размер: DN25~DN300
Диапазон температур: -45℃~+200℃
Тип соединения: фланцевое, полукруглое
Уровень герметичности: ANSI VI
Номинальный ход: 90°
Структурные характеристики клапанов
Клапан регулирования кислорода
Точный контроль содержания кислорода: цифровой позиционер + оптимизация с помощью алгоритма искусственного интеллекта обеспечивают динамическое равновесие соотношения кислорода и угля, а также соотношения кислорода и углеводородов, повышая эффективность реакции.
Устойчивость к экстремальным условиям: выдерживает давление до 15 МПа и температуру до 500 °C, подходит для высокотемпературных/высоконапорных сред, таких как газификаторы и реакторы частичного окисления.
Конструкция, не требующая сложного обслуживания: самоочищающаяся конструкция катушки уменьшает засорение пылью, продлевая циклы технического обслуживания до более чем 2 лет.
Кислородный запорный клапан
Время отклика в миллисекунды: пружинный механизм быстрого закрытия обеспечивает полное закрытие за ≤0,3 секунды, что превосходит отраслевые стандарты.
Гарантия отсутствия протечек: конструкция с двойным уплотнением (металлическое жесткое уплотнение + ПТФЭ-уплотнитель), сертифицированная в соответствии со стандартами ISO 15848-1 по герметичности.
Интеллектуальная интеграция: Бесшовное взаимодействие с системами DCS/SIS, поддержка защиты, срабатывающей по сигналам давления, температуры и пламени.

Искробезопасная конструкция

Взрывозащищенные материалы:
сплавы Monel K500/Inconel 625 для корпуса клапана и внутренних деталей, соответствующие требованиям испытаний на кислородную совместимость ASTM G93. Контактные поверхности на 100% обезжирены (соответствуют стандарту ISO 5175 класса B), остаточное содержание масла ≤0,1 мг/м².
Антистатическая и огнезащитная защита:
эквипотенциальное соединение штока клапана и шара обеспечивает электростатическое сопротивление ≤1 Ом (стандарт EN 13463-1). Цельнометаллическая огнестойкая герметичная конструкция (сертифицировано по стандарту API 607).
Сверхвысокий контроль чистоты
Сверхтонкая обработка каналов: Электрополированные внутренние поверхности (Ra ≤0,4 мкм) предотвращают отрыв частиц в кислородных каналах.
Герметизация без протечек: металлические уплотнения обеспечивают герметичность класса ANSI VI.
Интеллектуальная блокировка безопасности
Обратная связь по положению и диагностика: Встроенный выход сигнала 4-20 мА/HART позволяет осуществлять удаленный мониторинг состояния.
