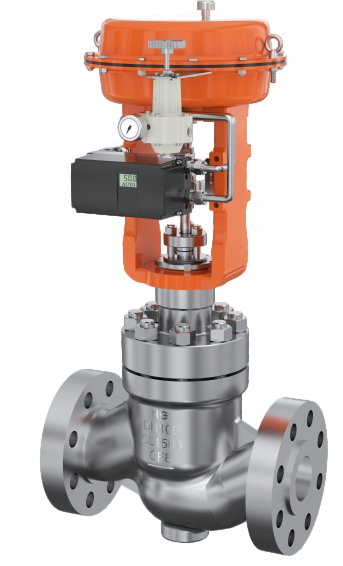

Регулирующий клапан высокого падения давления
Регулирующие клапаны серии для работы при высоком перепаде давления — это изделие, специально разработанное для работы в суровых условиях, связанных с высокими перепадами давления. В этой серии используется принцип многоступенчатого дросселирования, позволяющий разбить большой перепад давления на несколько меньших, тем самым уменьшая проблемы эрозии и вибрации, вызванные чрезмерно высокими расходами. Эти клапаны эффективно предотвращают образование конденсата и кавитацию в жидких средах и минимизируют вибрационный шум в газообразных средах. Благодаря широкому диапазону рабочих температур они широко используются для регулирования сред в трубопроводах в таких отраслях, как нефтяная, химическая, легкая промышленность, фармацевтика, целлюлозно-бумажная промышленность, металлургия и энергетика.
Технические параметры
Номинальное давление: CLASS300~2500/PN40~PN420
Номинальный размер: DN15~DN600
Диапазон рабочих температур: -196℃~+566℃
Уровень герметичности: ANSI IV, V
Структурные характеристики клапанов
Различные типы снижения давления выбираются в зависимости от перепада давления и среды;
Многокамерный тип используется для контроля относительной чистоты жидкости (△P≤7 МПа);
Лабиринтный тип используется для контроля относительной чистоты жидкости (△P>7 МПа);
Многосекционный тип используется для управления потоком жидкости с частицами (△P>7 МПа).
Данная серия изделий отличается высокой надежностью благодаря различным конструкциям уплотнений при разных температурах. При T≤270℃ используются пружинные уплотнения; при T>270℃ — С-образные кольца из инконеля.
Широкий выбор материалов, включая хастеллой, монель, титан, инконель, дуплексную сталь и др.
Удобное техническое обслуживание. Конструкция с верхним креплением облегчает техническое обслуживание в режиме реального времени. Упаковочный ящик предназначен для замены привода без предохранительного клапана.
Взаимозаменяемость элементов клапанной арматуры позволяет легко изменять характеристики потока и пропускную способность, что снижает затраты на хранение и стоимость запасных частей.
