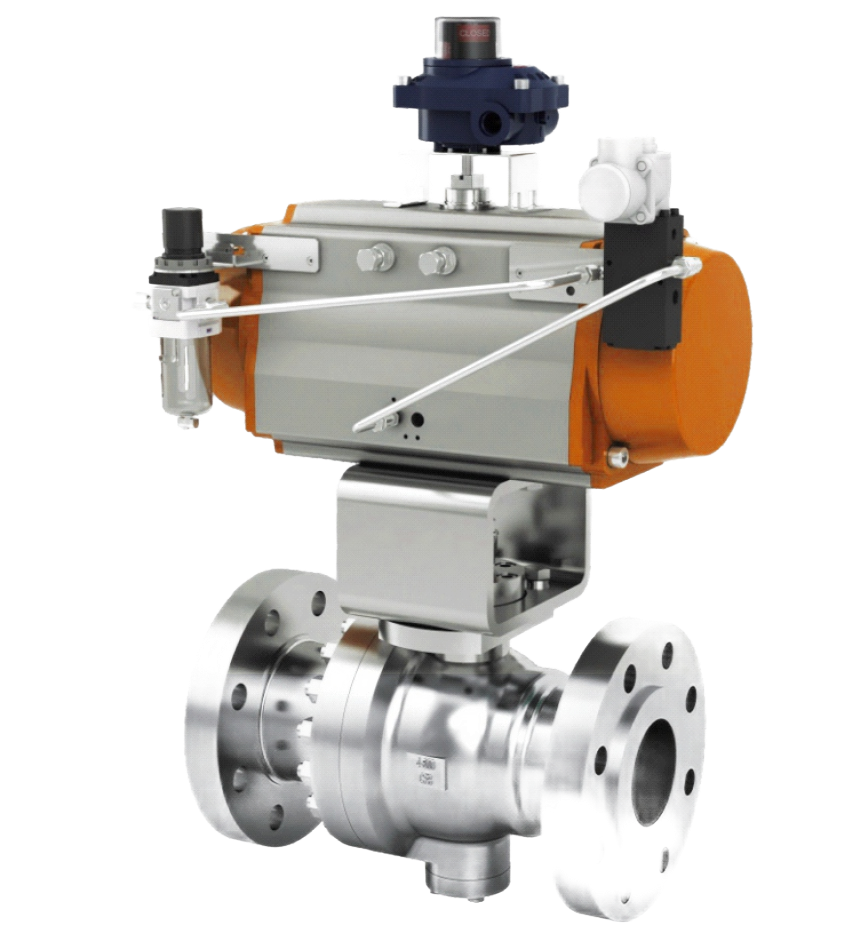

Шаровой запорный клапан О-образной формы
Конструкция шарового запорного клапана O-типа соответствует как международным, так и национальным универсальным стандартам. Он отличается превосходной герметичностью, компактной конструкцией, хорошими уплотняющими свойствами и низким сопротивлением потоку. При необходимости он может быть оснащен пневматическими или электрическими приводами и широко используется в таких отраслях, как нефтяная, химическая, газовая промышленность и водоочистка, подходит для жидкостей, газов и суспензий.
Технические параметры
Номинальное давление: CLASS150-2500/PN16-PN420
Номинальный размер: DN15~DN900
Диапазон температур: -45℃~+500℃
Уровень герметичности: ANSIV, VI; API 598
Номинальный ход: 90°
Структурные характеристики клапанов
Клапан может иметь различные типы конструкции, включая мягкое уплотнение, жесткое уплотнение, плавающий тип, фиксированный тип, DBB, DIB, трехсекционный основной и вспомогательный корпуса, фланцевый тип, сварной конец и теплоизоляционную рубашку.
Цельная противовыбросовая конструкция штока предотвращает его вылет под давлением в клапане и исключает случайные травмы.
Антистатическая и огнестойкая конструкция позволяет герметизировать клапаны в случае пожара, соответствуя требованиям испытаний на огнестойкость по стандартам API 607 или API 6FA.
Конструкция центральной полости в неподвижном шаре, обеспечивающая сброс давления, позволяет своевременно сбрасывать избыточное давление в центральной полости, предотвращая внешние утечки или аварии, связанные с безопасностью.
Конструкция уплотнения с низким уровнем утечки предотвращает протекание среды, отвечая требованиям надежной герметизации клапанов.
Пылезащитная и противозасоряющая конструкция предотвращает выход из строя пружины из-за чрезмерного сжатия под действием среды и исключает блокировку и заклинивание клапана.
Широкая изогнутая поверхность скребка повышает износостойкость седла, одновременно снижая абразивный износ уплотнительной пары.
Конструкция для отвода сточных вод используется для удаления остаточной среды из полости клапана; конструкция для впрыскивания смазки позволяет герметизировать клапан в аварийной ситуации.
