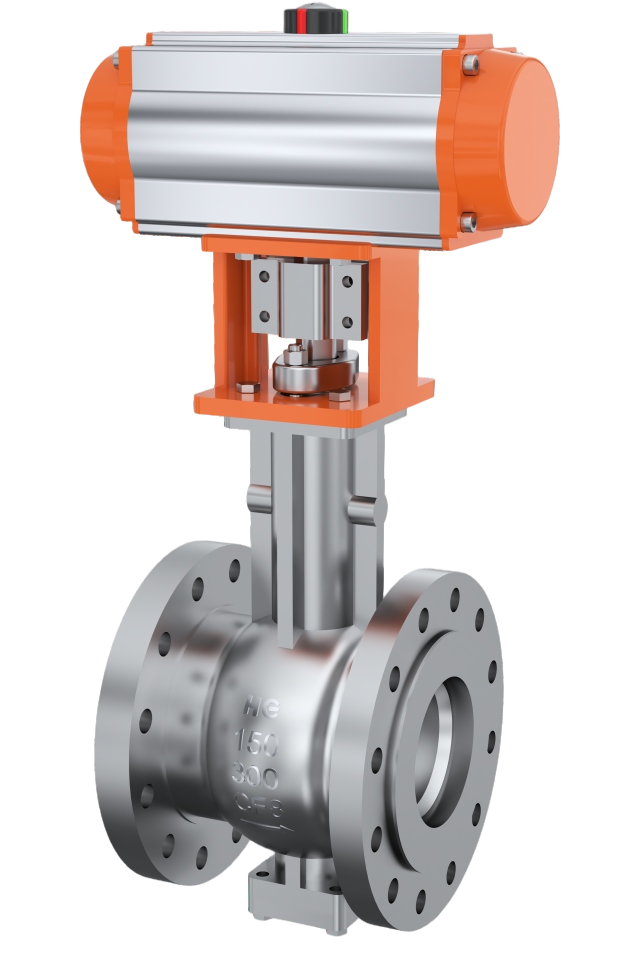

V-образный шаровой клапан

Шаровой клапан V-образной формы — это специально разработанный шаровой клапан, V-образная выемка на корпусе которого обеспечивает сдвиговое воздействие на металлическое седло клапана, что делает его особенно подходящим для регулирования потока сред, содержащих волокна, особенно мелкие твердые частицы, суспензии и подобные вещества. Этот тип клапана широко используется в таких отраслях, как целлюлозно-бумажное производство, химические заводы, очистные сооружения сточных вод, электростанции и нефтеперерабатывающие заводы.

Технические характеристики

. Номинальное давление: CIASS150~900/PN16~PN160.
Номинальный размер: DN25~DN600.
Диапазон рабочих температур: -45℃~+400℃.
Уровень утечки: ANSIIV, V.
Номинальный ход: 90°.

Структурные характеристики клапанов

Клапан обладает следующими конструктивными особенностями: компактная конструкция, простые и удобные пути потока, малое сопротивление потоку, большая пропускная способность, широкий диапазон действия, широкий спектр применения и длительный срок службы.
Шаровой сердечник имеет V-образное отверстие. Шаровой сердечник и седло клапана обладают функцией среза, что предотвращает заклинивание клапана.
Компонент седла клапана предварительно затягивается пружинным диском, обеспечивая непрерывный плотный контакт между шаровым сердечником и седлом. Он имеет компактную конструкцию, легко устанавливается и обладает хорошими герметизирующими свойствами.
Шток соединен шлицами, обладает высокой несущей способностью, большим допустимым перепадом давления и хорошей точностью регулировки.
Сердечник и седло шара могут быть упрочнены методом поверхностной напылительной сварки, распыления и другими способами, а также изготовлены из различных сплавов, что повышает износостойкость и устойчивость клапана к истиранию и продлевает срок его службы.
Уплотнительная структура с низким уровнем утечки предотвращает протекание рабочей среды, отвечая требованиям надежного уплотнения клапана.
