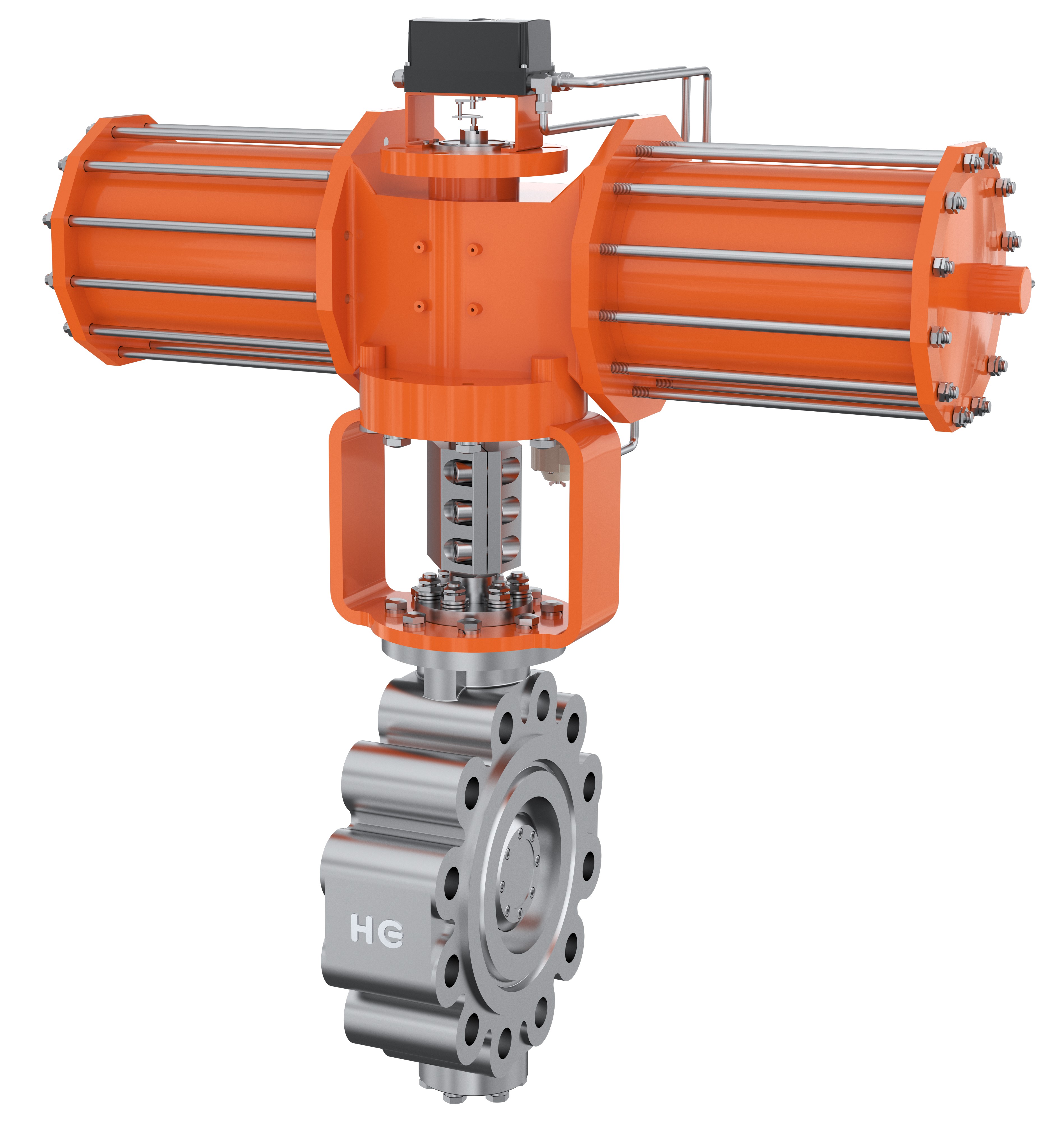

Высокопроизводительный тройной эксцентриковый металлический уплотнительный затвор
Высокопроизводительный трехэксцентриковый металлический задвижной клапан с герметизацией обеспечивает превосходную герметичность, устойчивость к высоким температурам и давлению, а также длительный срок службы. Его ключевой особенностью является трехэксцентриковая конструкция между диском клапана и седлом, которая обеспечивает нулевую утечку в суровых условиях, таких как высокие температуры, высокое давление и агрессивные среды. Он обладает такими характеристиками, как защита от выталкивания, защита от заклинивания, устойчивость к высоким температурам и давлению, коррозионная стойкость, низкий крутящий момент при работе, высокий допустимый перепад давления и герметичное перекрытие. Он широко используется в областях применения, требующих регулирования больших расходов, средних и низких перепадов давления и жестких требований к герметичности.
Технические параметры
Номинальное давление: CLASS150~1500/PN10~PN250
Номинальный размер: DN50~DN2000
Диапазон температур: -45℃~+550℃
Тип соединения: Фланец, межфланцевое соединение
Уровень герметичности: ANSI VI
Тип привода: Пневматический и электрический
Номинальный ход: 60°, 90°
Структурные характеристики клапанов
Конструкция с тройным эксцентриком: она применима в жестких условиях эксплуатации при высоких температурах и давлении, а также обеспечивает низкую утечку. При открытии или закрытии она отличается отсутствием зацепления и низким крутящим моментом. Чем больше усилие потока жидкости, тем лучше герметизация.
Используется трехсмещенная независимая конструкция седла клапана.
Эксцентриситет 1: центр вращения дроссельной заслонки (то есть центр седла клапана) и уплотнительная поверхность дроссельной заслонки смещены относительно друг друга;
Эксцентриситет 2: центр вращения диска (то есть центр седла клапана) и центральная линия корпуса клапана смещены относительно друг друга;
Эксцентриситет 3: ось канала корпуса и центральная линия седла смещены под углом бета (см. фото).
Разнообразие вариантов уплотнений: включая многослойные композитные, многослойные цельнометаллические и цельнометаллические уплотнения, что позволяет выбрать оптимальный вариант в зависимости от условий эксплуатации. Многослойная композитная структура обеспечивает гибкость, гарантируя лучший контакт между уплотнительным кольцом и седлом клапана, тем самым обеспечивая уровень герметичности, соответствующий стандартам BG/T4213 и ANSI VI.
Комбинированная насадка: Применяется специальная комбинированная насадка. Она устойчива к высоким температурам (650 °C) и окислению, состоит из неорганической соли и графита, герметично упакована в несколько слоев для предотвращения утечки среды и соответствует требованиям TU-LUFT и ISO15848.1 класса B по низкому уровню выбросов.
Динамическая дисковая пружинная компенсационная конструкция: Система уплотнения имеет динамическую дисковую пружинную компенсационную конструкцию. Отверстие в корпусе клапана подвергается экструзии, а шток — ультразвуковой вибрации. Таким образом, обеспечивается полная герметичность уплотнения и соответствие требованиям стандарта TA-LUFT. Кроме того, конструкция автоматически компенсирует усилие предварительного затягивания уплотнения и продлевает срок его службы.
Удобное техническое обслуживание: высокая точность деталей и компонентов, регулировка и замена уплотнительных колец на месте, что делает обслуживание быстрым и удобным.
